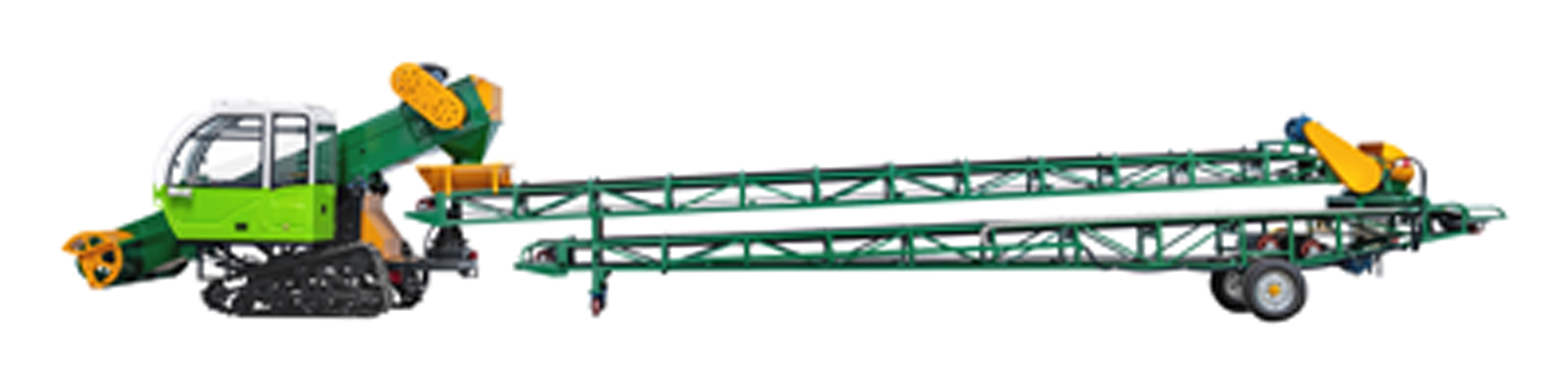

YL履带式起场扒谷机

采用橡胶履带底盘作为扒谷部分的行走和整机的驱动机构,履带底盘转向灵活,转弯半径小,操作便捷,动力大,行走平稳。本机适用于大面积堆积散粮的快速连续装车或转运作业,配合其它输送机械组成作业流水线。

组成机构:履带式底盘,扒谷机构,组合输送机构

组合形式:履带底盘正上方安装有操作驾驶,可完成输送启停,扒谷启停、升降,底盘行走、转向。底盘后端悬挂用于输送的双层组合输送机,输送机部分又分为上下两层输送机,上层输送机的终端用转盘和跑轮与下层输送机连接,两者可相对旋转和移动。扒谷部分架装在底盘正前方,由液压油缸完成升降作业。

工作模式:扒谷部分随底盘一起转向,单独升降,扒取的物料输送至与底盘连接的上层输送机,最后由下层输送机将物料输送至作业范围内的任意角度和距离点上;也可以保证下层输送机的出料终端不动,底盘在一定作业半径内完成扒谷出仓装车作业。

技术参数:

产量      100-160t/h

输送长度  16-26m

行走速度  0.5-1.8km/h

功率配置  输送 (5.5+4)kw

行走3kw

液压22kw

扒谷5.5kw
